大家好！歡迎來到本期產品小課堂。在精密測量中，為激光位移傳感器設置一個準確的“零點”基準是確保數據精準的第一步。
今天，我們就來詳細講解一下如何為SD33和SD22系列激光位移傳感器進行歸零設置。我們提供了三種便捷的方法，總有一種適合您的應用場景。
01 按鍵歸零（最快捷）
操作步驟：
1. 確保傳感器處于主顯示界面（通常顯示實時測量值）。
2. 找到并長按機身側的【ZERO RUN】鍵約2秒鐘。
3. 觀察屏幕，當右上角的【ZERO】指示燈亮起時，松開按鍵。
4. 完成！此時傳感器的當前測量位置已被設定為零點。
小提示：此方法設置的零點在傳感器斷電后通常不會保存，重新上電后會恢復出廠零點或上次保存的零點。
02 外部輸入歸零（適用于自動化控制）
這種方法非常適合集成在自動化設備中，通過PLC、按鈕或其他I/O信號觸發來遠程歸零，無需人工操作按鍵。
操作步驟：
1. 配置傳感器輸入功能：
· 短按兩次【SET】鍵，進入二級菜單。
· 通過【+】或【-】按鍵，找到菜單選項【INP】，短按【SET】鍵確認進入。
· 再次使用【+】或【-】按鍵，找到【ZERO】選項，短按【SET】鍵確認選擇。
· 按【ZERO RUN】鍵返回主界面，設置完成。
2. 連接線路并觸發：
· 將傳感器線纜中灰色的外部輸入線，接入您的PLC輸出點或外部開關。
· 當您的PLC或外部設備提供一個有效的觸發信號時，傳感器會立即執行歸零操作。
小提示：此方法設置的零點在傳感器斷電后通常不會保存，重新上電后會恢復出廠零點或上次保存的零點。
優勢：實現全自動化的零點校準，提升生產效率和智能化水平。

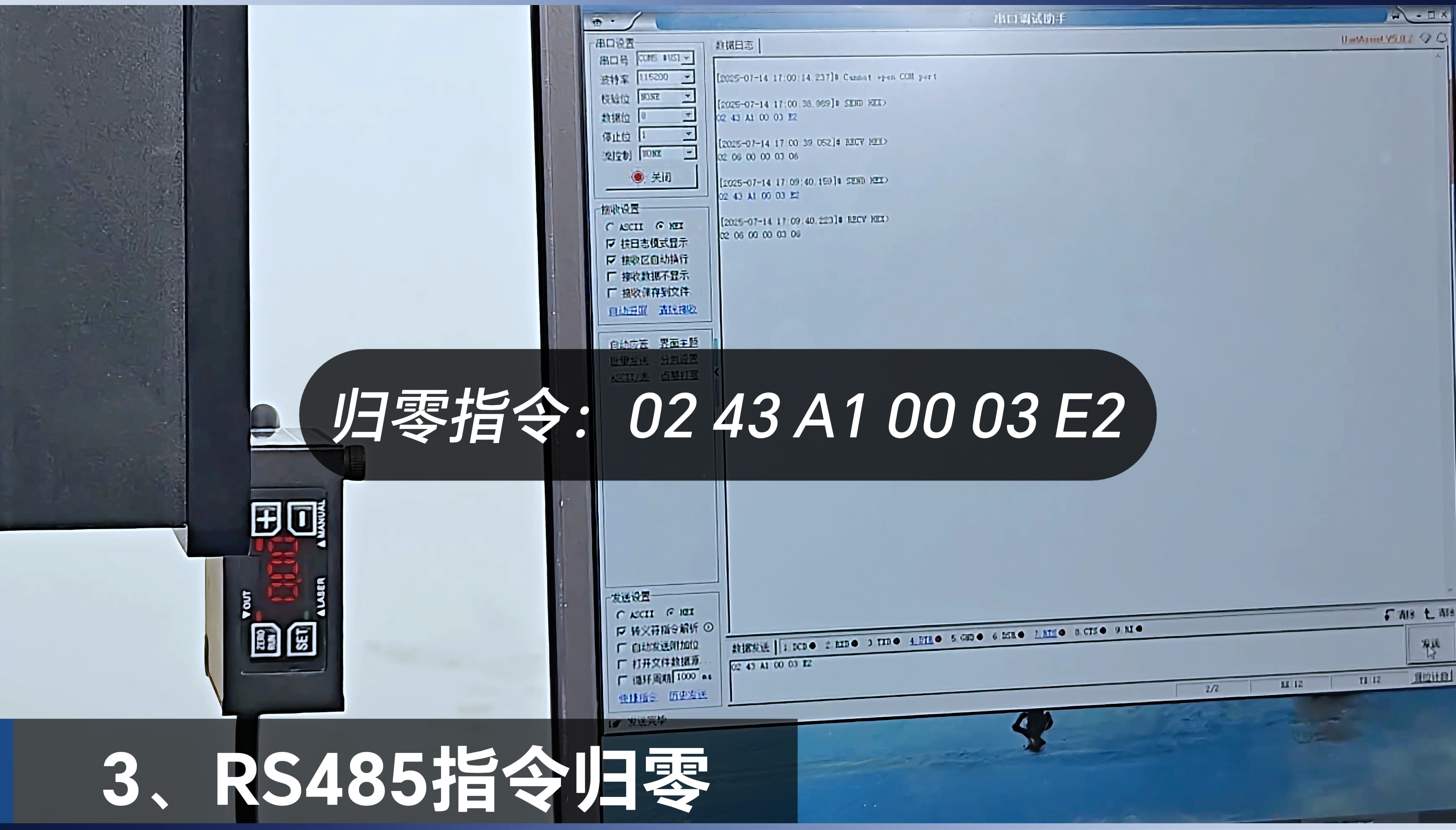

03 RS485指令歸零（最靈活）
通過RS485通信接口，您可以在上位機（如PC、工控機）上通過發送指令對傳感器進行歸零，這是集成到復雜測量系統中最靈活的方式。
操作步驟：
1. 將傳感器通過RS485接口正確連接到您的電腦或控制器。
2. 打開串口調試工具，設置正確的波特率、數據位、停止位和校驗位（請參照傳感器通訊協議）。
3. 在發送區輸入歸零指令（具體指令請以屏幕顯示或產品手冊為準）。
4. 點擊發送，傳感器執行歸零。
（重要）保存零點設置：
通過指令歸零后，零點信息默認暫存于內存中，斷電后會丟失。若需永久保存當前零點位置，需再發送一條保存指令（例如：02 43 00 A1 00 03 E2），將參數寫入傳感器的非易失性存儲器。
注意：RS485指令因協議和產品型號不同而變化，請務必查閱對應的產品通訊協議文檔，使用正確的指令。
總結與注意事項
· 按鍵歸零：簡單粗暴，現場適用。
· 外部歸零：自動控制，集成高效。
· 指令歸零：軟件控制，靈活強大。
操作前請注意
· 執行歸零操作前，請確保激光束照射在您希望設置為零點的基準面上。
· 若不希望斷電后零點丟失，請務必通過RS485發送保存指令或確認當前模式會保存參數。
希望本期小課堂能幫助您更好地使用深視智能激光位移傳感器。如有任何疑問，歡迎咨詢我們的技術支持團隊！
