待測工件：折疊屏鉸鏈

工件尺寸：10x80x2mm

測量項目：平面度及高度差

精度要求：重復性0.01mm

深視智能3D相機搭載自研的“空間平面擬合算法”與“GR&R數據校準模塊”，從算法層面系統提升測量的穩定性與一致性：

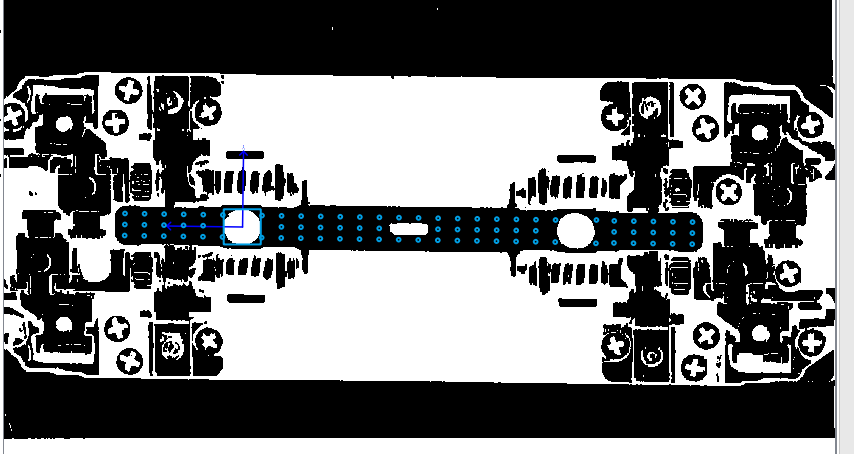

圖 | 感興趣區域定位圖像

• 最小二乘法擬合：通過設定基準點與測量點，獲取各點X、Y、Z三維坐標后，采用最小二乘法進行空間平面擬合，精確計算各測量點到擬合平面的距離，為平面度與高度差判定提供可靠數據基礎；

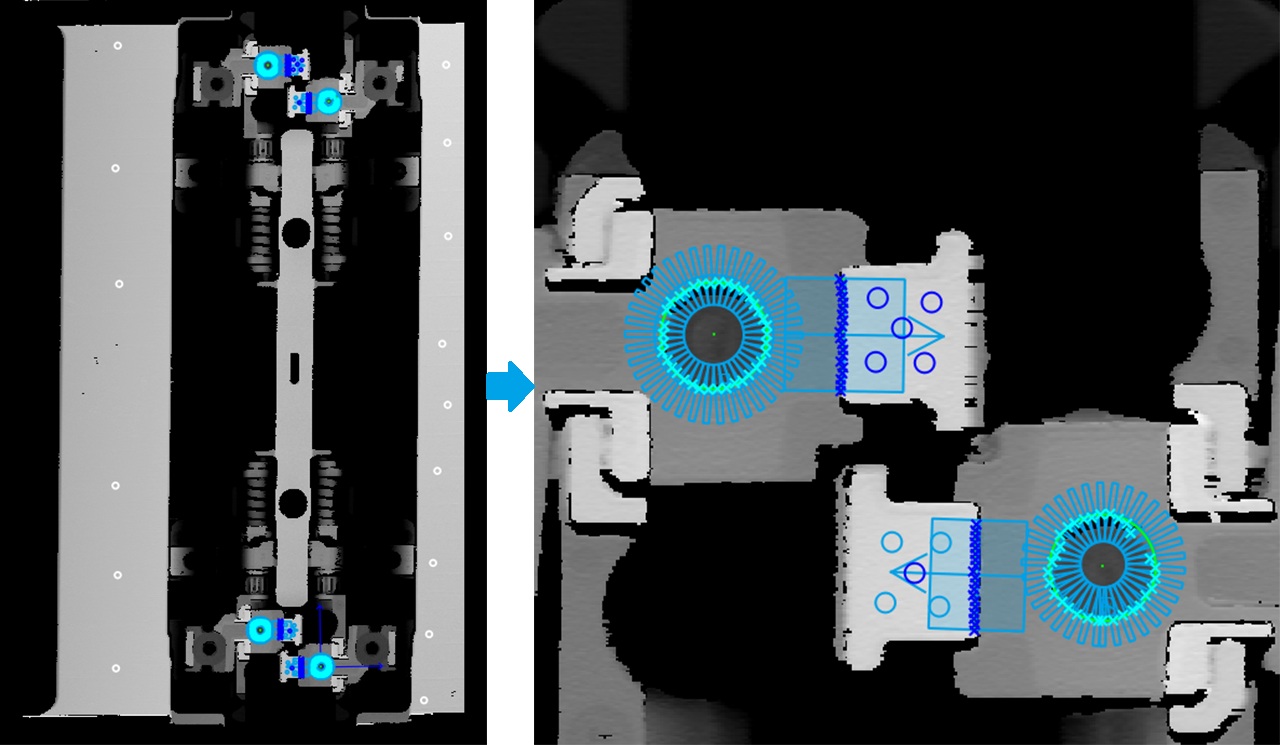

圖 | 左：基準感興趣區域定位圖像  右：測量感興趣區域定位圖像

• 多維度重復性校準：針對GR&R測試需求，設備內置“溫度補償”與“機械誤差修正”模塊，確保每次測量在一致的環境條件與運動控制（相機固定+產品水平移動）下進行，有效抑制外部干擾。

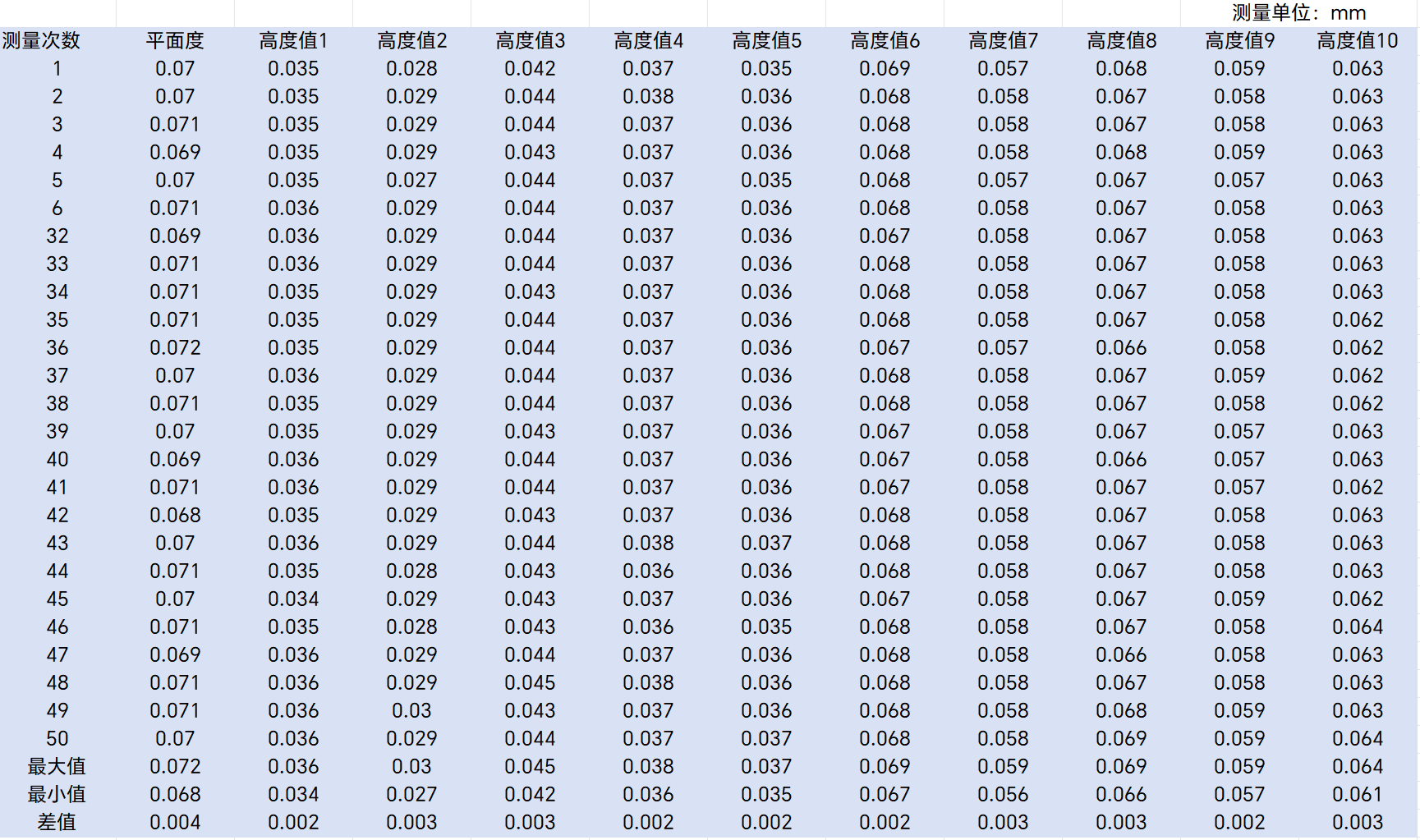

圖 | 折疊屏鉸鏈平面度和高度差測量數據表

歷經50次GR&R（重復性與再現性）測試驗證，深視智能一體式三維激光輪廓測量儀在檢測折疊屏鉸鏈的平面度與高度差時，重復性精度＜0.005mm（5μm），精準滿足微米級質控要求。

*上述數據基于實驗室標準環境測得，實際應用中的結果可能因測試條件不同而有所差異。

03 適配復雜產線實際場景

深視智能一體式三維激光輪廓測量儀采用高度集成設計，可嵌入式安裝于折疊屏鉸鏈產線檢測工位，不占用額外空間，節省產線布局成本。

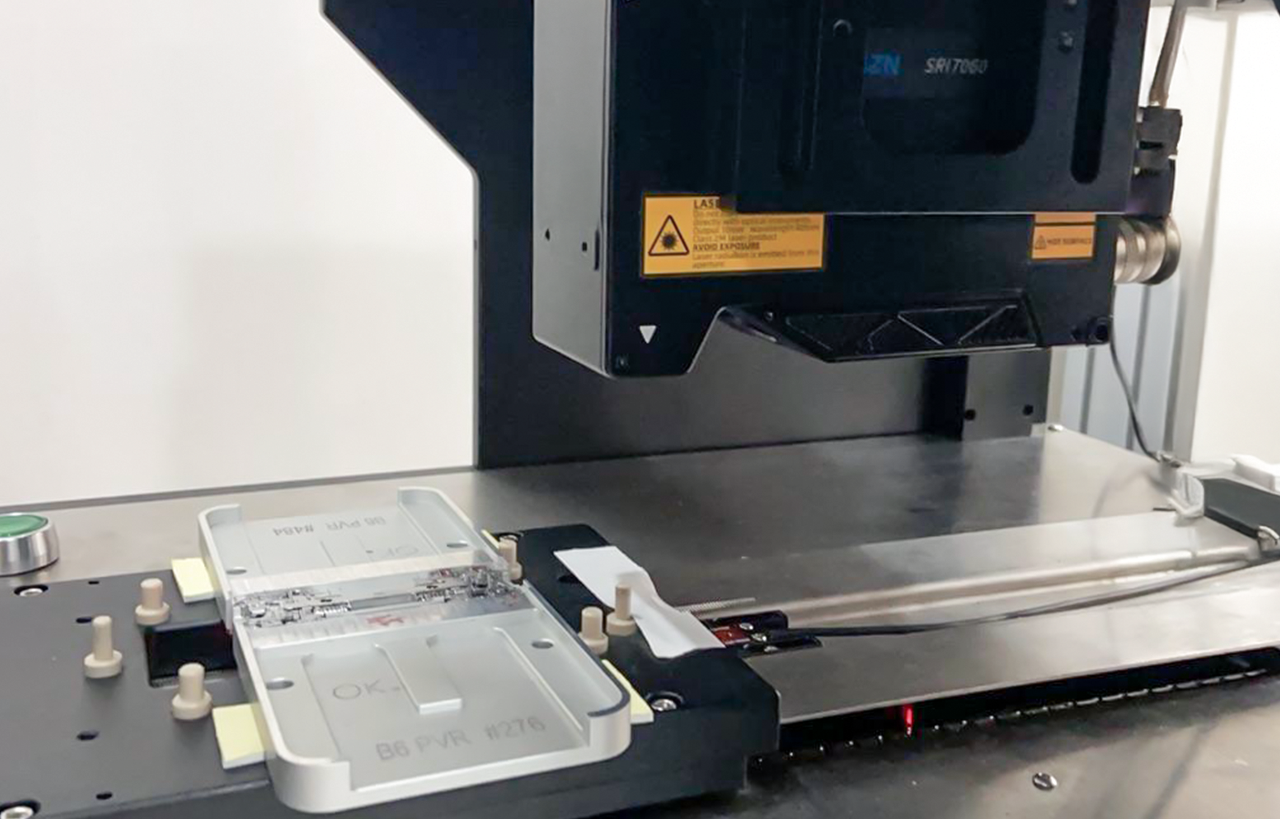

圖 | 3D相機測量折疊屏鉸鏈平面度和高度差

配套軟件操作簡便，一鍵啟動即可自動完成參數設置、掃描及數據分析，降低了對專業工程師的依賴。

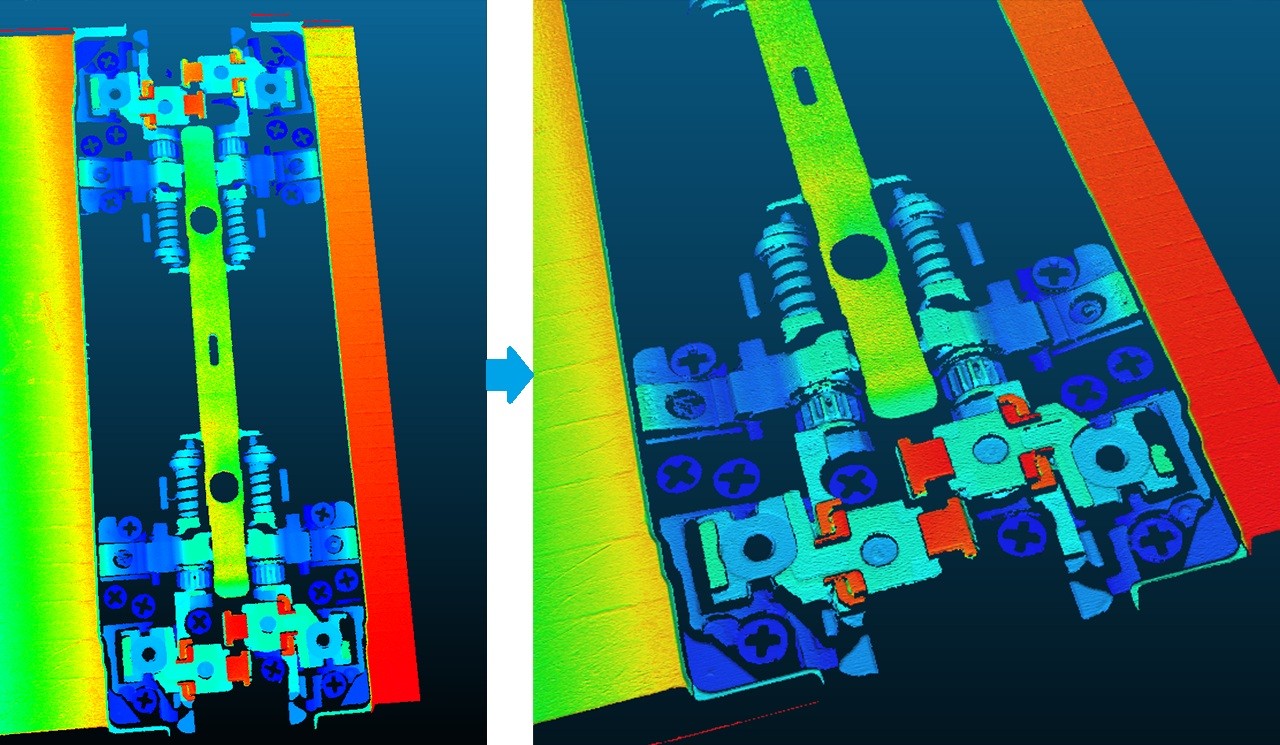

測量后系統自動生成3D點云圖、ROI定位圖及包含多次測量數據的完整報表，支持工程師高效進行結果追溯與工藝優化，滿足高節奏產線的實際應用需求。
